Mattoni refrattari

Come scegliere il mattone refrattario corretto

“Mattone refrattario” è un termine generico che comprende diversi prodotti refrattari e isolanti, non un unico materiale universale. Un mattone denso in argilla refrattaria accumula calore e resiste alle sollecitazioni meccaniche; un mattone isolante poroso limita il flusso termico; un mattone in vermiculite offre un pannello isolante facilmente sagomabile; un mattone antiacido viene invece scelto principalmente per l'esposizione ad agenti chimici. La soluzione corretta dipende dalla funzione che il mattone deve svolgere nell'apparecchio completo o nel rivestimento industriale.

Partire dalle istruzioni del produttore dell'apparecchio oppure, per una nuova installazione, dal progetto termico e strutturale. Determinare la massima temperatura realisticamente raggiungibile sulla faccia del mattone, se il prodotto dovrà sostenere carichi o subire urti, il comportamento di accumulo termico richiesto, l'esposizione alla fiamma o a gas ad alta velocità e l'eventuale contatto con cenere, fondenti, scorie, materiale fuso o condensa corrosiva. Forma, spessore, malta, esposizione agli agenti atmosferici e dettagli relativi alla dilatazione determinano quindi se il mattone scelto può essere installato come previsto.

Panoramica delle tipologie di mattoni refrattari

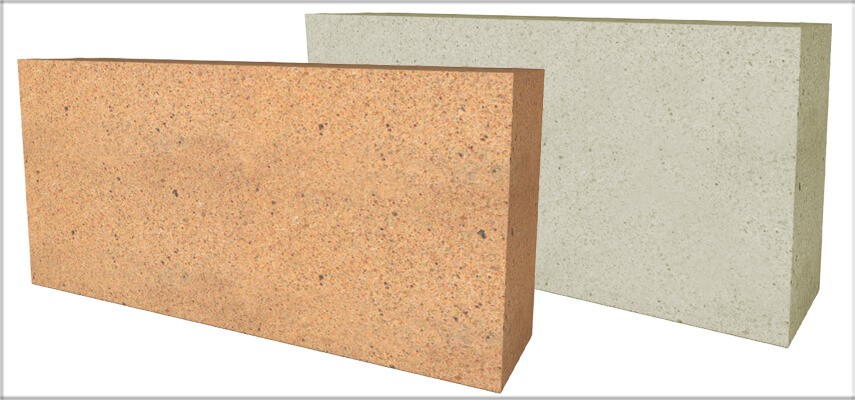

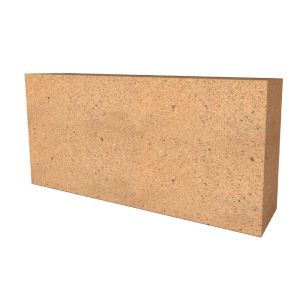

Mattoni densi in argilla refrattaria per applicazioni termiche domestiche e commerciali

I mattoni standard color camoscio in argilla refrattaria contengono almeno il 40% di Al₂O₃ e sono classificati fino a 1300 °C. Il mattone da 230 × 114 × 64 mm pesa circa 3,5 kg e offre una notevole massa refrattaria. Il formato da 230 × 114 × 32 mm pesa circa 1,75 kg e presenta la stessa superficie frontale in uno spessore ridotto. Entrambi possono essere utilizzati in forni compatibili per interni o esterni, caminetti, stufe, barbecue e altre costruzioni ad alta temperatura.

I mattoni densi assorbono energia durante il riscaldamento e la rilasciano gradualmente. Questo comportamento è utile nei forni per pane e pizza, nelle stufe ad accumulo in muratura e in altre apparecchiature progettate per sfruttare il calore immagazzinato. Non va confuso con l'isolamento: un rivestimento denso può trattenere energia utile pur trasmettendo attraverso il proprio spessore più calore rispetto a un prodotto isolante leggero. Quando richiesto dal progetto costruttivo, restano necessari un isolamento di supporto e adeguate distanze di sicurezza.

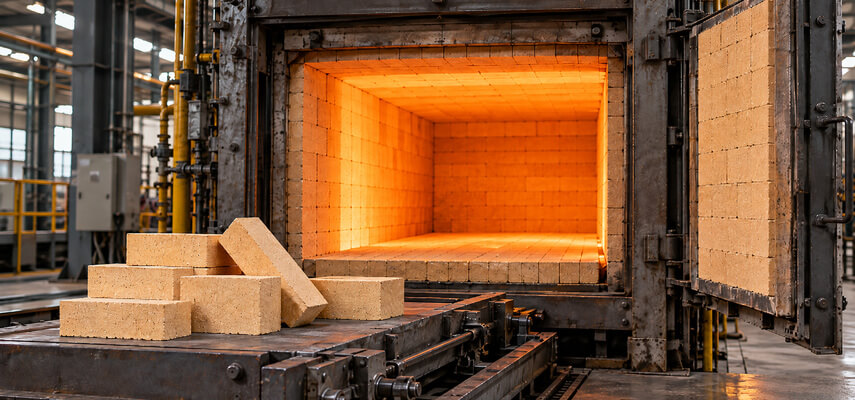

Mattoni refrattari per impieghi industriali

I rivestimenti di lavoro industriali possono richiedere il mattone da 1430 °C contenente il 42% di allumina oppure la versione da 1600 °C contenente il 60% di allumina. Un maggiore contenuto di allumina favorisce la refrattarietà, ma la scelta della qualità deve tenere conto anche di carico, velocità dei gas, cicli termici, cenere, vapori alcalini, atmosfere riducenti e attacco chimico. Zone diverse del forno possono richiedere materiali differenti.

Non dedurre la compatibilità con metallo fuso, scorie o vetro direttamente dalla temperatura massima. Fondenti e materiali fusi possono dissolvere, penetrare o reagire con un refrattario che rimane meccanicamente stabile in condizioni termiche pulite. Definire le zone della linea di fusione, degli spruzzi e dei traboccamenti, quindi specificare una superficie di lavoro compatibile con il processo. Per i forni per vetro, il produttore destina il prodotto al 60% alle zone prive di contatto diretto con il vetro fuso.

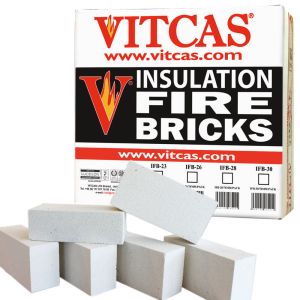

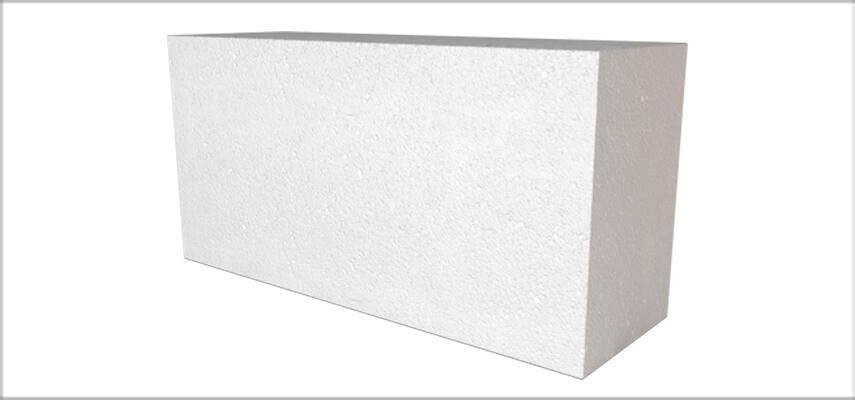

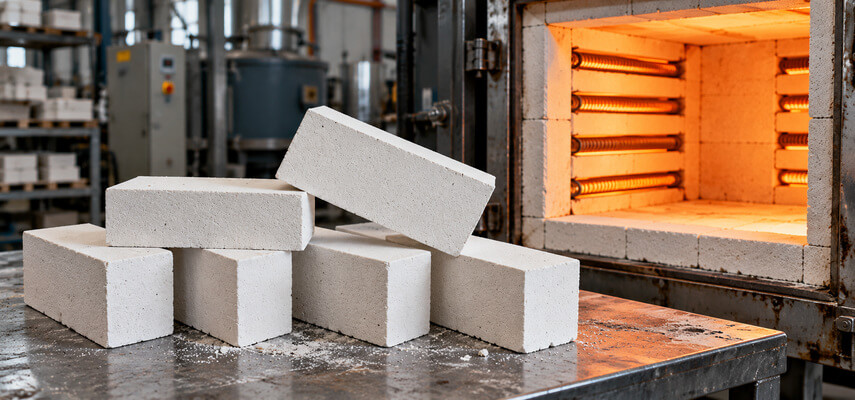

Mattoni refrattari isolanti

I mattoni refrattari isolanti, o IFB, presentano una struttura porosa controllata che riduce densità, accumulo termico e conducibilità termica. Sono disponibili quattro classi, con limiti indicati di 1260 °C per la classe 23, 1430 °C per la classe 26, 1530 °C per la classe 28 e 1650 °C per la classe 30. Tutte e quattro hanno dimensioni nominali di 230 × 114 × 76 mm, ma differiscono per classificazione termica e densità dichiarata.

Un IFB può costituire la superficie esposta di un forno ceramico, una forgia o un forno industriale idoneo con condizioni di esercizio pulite, oppure essere posato dietro un refrattario più denso come isolamento di supporto. La sua superficie morbida è meno indicata per focolari sottoposti a carichi pesanti, flussi di gas abrasivi, ripetuti contatti con utensili o aree esposte a metallo fuso, vetro, sali o scorie. Una classe superiore offre una maggiore capacità termica, ma non garantisce automaticamente la resistenza all'usura di un mattone denso.

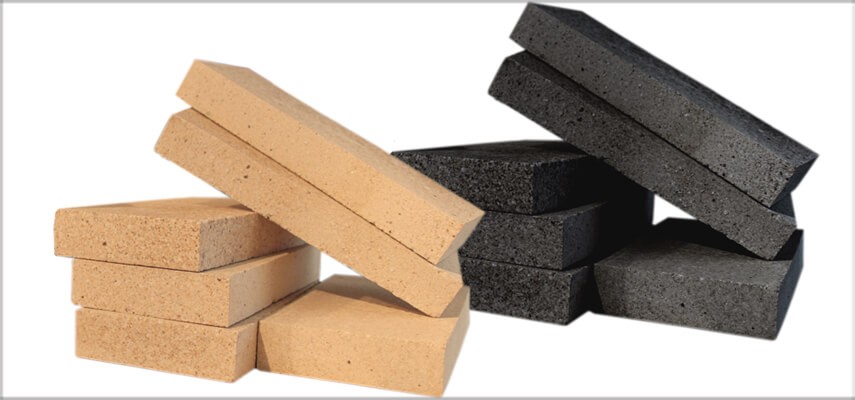

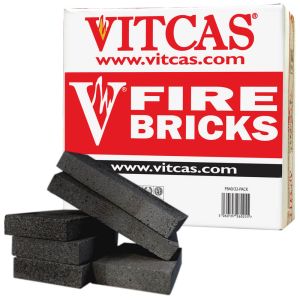

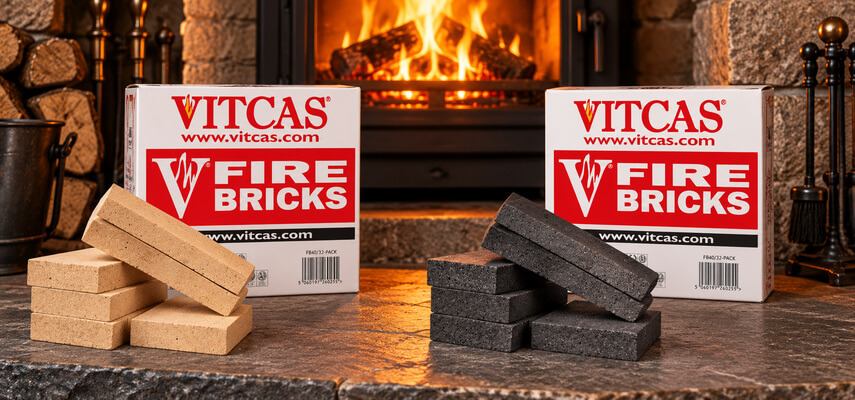

Mattoni di ricambio per stufe e caminetti

Un mattone di ricambio protegge il corpo dell'apparecchio, definisce la geometria della camera e può influire sulla combustione e sul trasferimento di calore. Ove possibile, utilizzare lo stesso materiale originale. Argilla refrattaria densa, argilla refrattaria decorativa e vermiculite presentano spessore, massa, conducibilità e durata differenti; sostituire un materiale con un altro può modificare la temperatura che raggiunge l'involucro metallico o i componenti adiacenti.

L'attuale confezione di ricambio densa contiene sei mattoni in argilla refrattaria da 230 × 114 × 32 mm, classificati fino a 1300 °C. I ricambi in vermiculite sono forniti in sei pezzi da 200 × 90 × 25 mm, classificati fino a 1000 °C, e possono essere segati, forati o levigati. Verificare che il produttore dell'apparecchio consenta l'impiego di un prodotto tagliabile su misura e riprodurre con precisione eventuali passaggi dell'aria, sistemi di ritegno e distanze prescritte.

Quando sostituire un mattone danneggiato dell'apparecchio

Ispezionare una stufa o un caminetto soltanto quando è spento e completamente freddo. La sostituzione è normalmente necessaria quando un mattone è allentato, fuori posizione, friabile, notevolmente eroso o rotto al punto da esporre al calore diretto il corpo metallico o l'isolamento retrostante. Una piccola crepa superficiale stabile può non compromettere l'uso se il pezzo è ben saldo e le istruzioni dell'apparecchio consentono di continuare a utilizzarlo.

Crepe ricorrenti possono indicare un mattone non corretto, una distanza insufficiente, un surriscaldamento, urti causati dal combustibile, un fermo deformato o una dilatazione incontrollata. Individuare la causa prima di installare un altro ricambio. Non utilizzare mai un apparecchio con elementi instabili del rivestimento che potrebbero ostruire la griglia, l'alimentazione dell'aria o il percorso dei fumi.

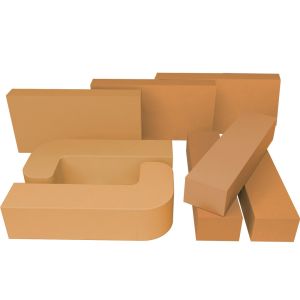

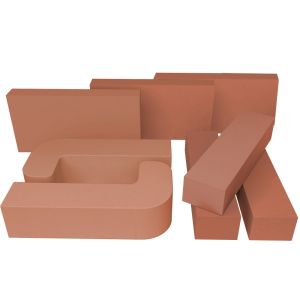

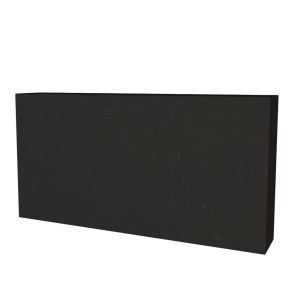

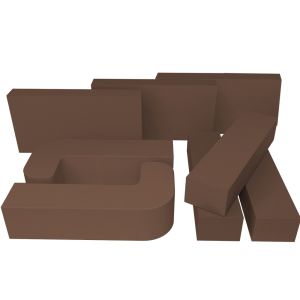

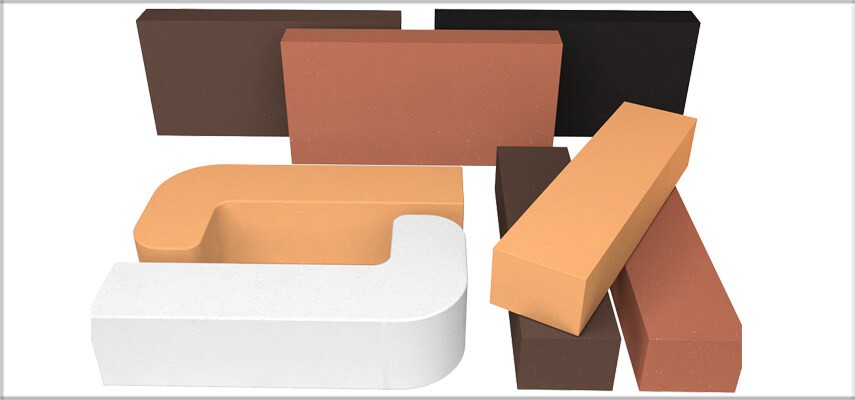

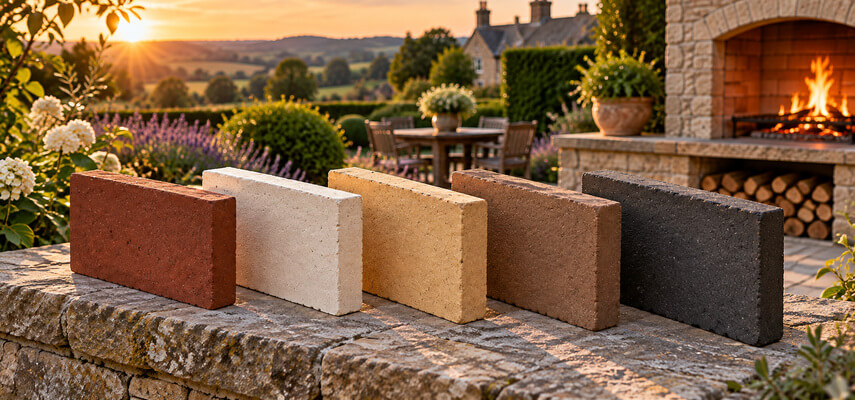

Mattoni refrattari decorativi colorati

I mattoni refrattari decorativi sono disponibili nei colori rosso, marrone terra, giallo sabbia, bianco avorio e nero antracite, con un'attuale temperatura massima di 1200 °C. La gamma comprende formati standard, sottili e a L, che consentono di coordinare la finitura di superfici piane, risvolti e bordi sagomati. Controllare l'opzione specifica nella pagina del prodotto, poiché dimensioni e forma variano.

L'aspetto del colore può cambiare in funzione dell'illuminazione, della fuliggine, dell'atmosfera di combustione, della pulizia e dei ripetuti riscaldamenti. Quando è importante ottenere un abbinamento cromatico uniforme, ordinare i prodotti destinati alle zone visibili dallo stesso lotto e predisporre una posa a secco rappresentativa prima del fissaggio. Indipendentemente dall'aspetto, verificare temperatura, esposizione agli agenti atmosferici, materiale per giunti e supporto strutturale.

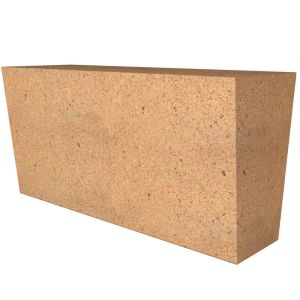

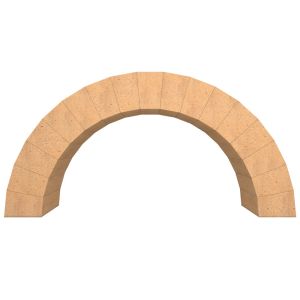

Mattoni per archi e murature curve

L'elemento rastremato per archi misura 230 × 114 mm e presenta uno spessore variabile da 76 mm a 54 mm. La forma a cuneo consente di creare la curvatura senza i giunti esterni molto larghi prodotti da elementi rettangolari. Le indicazioni attuali riportano che 17 pezzi possono creare un'apertura larga circa 640 mm, sebbene il risultato dipenda dalla luce, dalla freccia e dallo spessore dei giunti di malta.

Costruire gli archi su centine provvisorie stabili e predisporre spalle adeguate a ricevere la spinta orizzontale. Mantenere costante l'orientamento degli elementi rastremati ed evitare di compensare grandi differenze con la malta. Non rimuovere la centina finché il materiale di giunzione non ha sviluppato una resistenza sufficiente. Le coperture industriali e i grandi archi portanti richiedono un progetto strutturale e refrattario eseguito da personale competente.

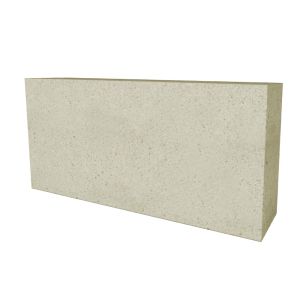

Mattoni antiacido per l'industria chimica

Il mattone in argilla antiacido è limitato a 400 °C e viene scelto per la bassa porosità, la resistenza all'abrasione e la compatibilità con la maggior parte degli acidi minerali, ad eccezione dell'acido fluoridrico. Può essere impiegato in impianti chimici, centrali elettriche, trattamento delle acque, industria alimentare, impianti petrolchimici, industria cartaria, attività minerarie e ambienti farmaceutici.

Specificare il sistema antiacido completo, non soltanto il mattone. Preparazione del supporto, membrana, malta Acidcas, continuità dei giunti, pendenze, attraversamenti e drenaggio influiscono tutti sul contenimento. La compatibilità chimica varia in base a concentrazione e temperatura, mentre miscele, detergenti e cicli termici possono generare condizioni non rappresentate da una dichiarazione generale di resistenza agli acidi.

Guida alle applicazioni

Forni per pizza, forni per pane e cottura all'aperto

I mattoni densi in argilla refrattaria sono normalmente scelti quando il forno necessita di un piano o di una cupola resistente, in grado di assorbire e ridistribuire il calore. Il formato da 64 mm accumula più energia per unità di superficie rispetto a quello da 32 mm, ma richiede anche più tempo per riscaldarsi. L'isolamento del forno, la posizione del bruciatore o del fuoco, il tempo di riscaldamento previsto e il metodo di cottura devono determinare la stratigrafia finale.

La muratura refrattaria per esterni deve essere protetta dalle infiltrazioni d'acqua e dai cicli di gelo e disgelo. L'acqua intrappolata nei mattoni, nei giunti o nell'isolamento può generare vapore durante il riscaldamento e accelerare i danni causati dagli agenti atmosferici. Utilizzare il materiale per giunti previsto per esterni, predisporre un involucro impermeabile e impedire l'ingresso dell'acqua piovana in corrispondenza di condotti fumi, porte e attraversamenti.

Caminetti, stufe, barbecue e bracieri

Per un nuovo caminetto o barbecue, scegliere spessore e densità dei mattoni in base alla configurazione strutturale, alla temperatura di esercizio e all'accumulo termico desiderato. Mantenere il rivestimento refrattario separato dalle strutture combustibili e rispettare i requisiti applicabili all'apparecchio, alla canna fumaria e all'edificio. Un mattone refrattario non sostituisce le distanze di sicurezza prescritte, un focolare certificato o un sistema fumario idoneo.

I bracieri e i barbecue aperti possono essere esposti a pioggia, urti, sostanze chimiche presenti nella cenere e rapido riscaldamento dovuto a un fuoco localizzato. Predisporre drenaggio e una base stabile e incombustibile. Non utilizzare comuni mattoni da costruzione di origine sconosciuta sulla superficie esposta, poiché l'umidità intrappolata e un comportamento termico inadeguato possono causare fessurazioni o distacchi.

Forni ceramici, forni industriali, forge e apparecchiature di processo

I rivestimenti industriali sono generalmente suddivisi in zone. I mattoni densi possono formare focolari, zone di carico e superfici resistenti all'abrasione; gli IFB possono costituire pareti in condizioni di esercizio pulite o essere posati dietro il refrattario di lavoro; gli elementi sagomati possono essere utilizzati per porte e coperture. Blocchi bruciatore, aree a contatto con metalli e raccordi fortemente erosi possono richiedere calcestruzzi refrattari o refrattari speciali anziché comuni mattoni rettangolari.

Verificare per ogni zona la normale temperatura di esercizio, la temperatura realistica in condizioni anomale, la velocità di riscaldamento, l'atmosfera, il carico meccanico e il metodo di manutenzione. Le apparecchiature di grandi dimensioni devono prevedere un calcolo del flusso termico, una temperatura obiettivo dell'involucro e un programma controllato di essiccazione. Il mattone con la classificazione termica più alta della gamma non è automaticamente la scelta più sicura se densità, composizione chimica o comportamento meccanico non sono adatti all'impiego.

Malte, leganti refrattari e larghezza dei giunti

Utilizzare esclusivamente il prodotto per giunti specificato per il mattone, la posizione e il tipo di esposizione. Mantenere pulite le superfici di appoggio, rispettare lo spessore consentito del letto di posa e riempire i giunti in modo continuo quando il progetto richiede tenuta ai gas o agli agenti chimici. La malta non sostituisce gli spazi di dilatazione, un supporto stabile o un taglio preciso.

Misurazione e ordine

Rilevare in millimetri lunghezza, larghezza e spessore del mattone esistente. Annotare rastremazioni, battute, fori, scanalature, risvolti dei bordi e posizione di clip di ritegno o passaggi dell'aria. Per le riparazioni degli apparecchi, confrontare questi dettagli con le informazioni sui ricambi fornite dal produttore prima di scegliere un elemento tagliabile.

Per una nuova muratura, calcolare l'area della superficie esposta e dividerla per l'area della faccia del mattone scelto, quindi correggere il risultato in base alla larghezza dei giunti. Aggiungere un margine realistico per tagli, archi, aperture, rotture e manutenzione futura. Cupole complesse e strutture radiali devono essere tracciate in base allo schema di posa previsto, anziché essere stimate soltanto in metri quadrati.

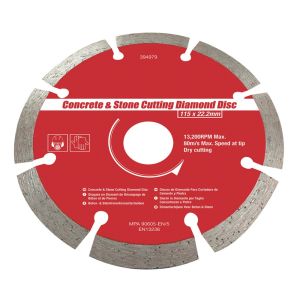

Taglio e sagomatura

I mattoni densi in argilla refrattaria e ad alto tenore di allumina richiedono normalmente un disco diamantato adatto alla muratura o ai refrattari. I mattoni in vermiculite e quelli isolanti sono più facili da segare e sagomare, ma anche più soggetti a scheggiature o schiacciamento. Sostenere il pezzo vicino alla linea di taglio, evitare strisce strette e fragili e riprodurre con precisione le aperture dell'apparecchio.

Il taglio dei refrattari può liberare polveri minerali respirabili, compresa la silice cristallina presente in alcuni prodotti. Utilizzare un'aspirazione adeguata o metodi a umido, ove consentiti, impedire la dispersione della polvere e indossare i dispositivi di protezione delle vie respiratorie, degli occhi, dell'udito, delle mani e degli indumenti indicati nelle informazioni di sicurezza. Pulire con un aspiratore approvato o con una tecnica a umido, non con aria compressa.

Dilatazione, essiccazione e messa in servizio

Tutte le murature refrattarie si muovono durante il riscaldamento e il raffreddamento. Predisporre i giochi prescritti in corrispondenza di pareti lunghe, archi, angoli, porte, attraversamenti e interfacce con strutture in acciaio. Non riempire con malta rigida i giunti di movimento previsti dal progetto. Un vincolo errato può schiacciare i bordi, aprire i giunti o spostare un rivestimento altrimenti idoneo.

Le nuove opere contengono umidità proveniente dalla malta, dallo stoccaggio e dalle condizioni del cantiere. Lasciarle indurire ed essiccare all'aria, quindi applicare il programma di messa in servizio previsto per il sistema completo. Il rapido riscaldamento di una muratura umida può generare pressione di vapore e distacchi. La temperatura massima di esercizio di un prodotto non indica la velocità con cui un rivestimento appena installato può essere riscaldato.

Movimentazione, stoccaggio e manutenzione

• Conservare i mattoni coperti, asciutti e sollevati rispetto all'acqua stagnante e al terreno contaminato.
• Movimentare con cautela gli IFB e i prodotti in vermiculite, poiché bordi e superfici si danneggiano più facilmente rispetto all'argilla refrattaria densa.
• Posare a secco le aree visibili o sagomate per verificare distribuzione del colore, schema di posa e geometria.
• Ispezionare i rivestimenti in esercizio per individuare giunti aperti, sezioni allentate, erosione, distacchi e depositi anomali.
• Esaminare i nuovi punti caldi sull'involucro, poiché possono indicare la perdita di isolamento o una breccia nella superficie di lavoro.
• Conservare le informazioni sul prodotto e sul lotto per la manutenzione industriale e la sostituzione dei componenti degli apparecchi.
• Sostituire i pezzi non identificati o soggetti a guasti ricorrenti con prodotti dalle specifiche confermate, anziché scegliere quelli visivamente più simili.

Importanti limitazioni per la scelta

• La resistenza alla temperatura non rende ogni mattone idoneo al contatto diretto con fiamme, alimenti, materiali fusi o gas di processo aggressivi.
• I mattoni densi accumulano calore, ma non offrono le stesse prestazioni isolanti degli IFB o della vermiculite.
• I prodotti isolanti leggeri non devono essere utilizzati automaticamente per superfici di lavoro sottoposte a carichi, urti o abrasione.
• Il mattone antiacido ha un limite di 400 °C e non costituisce un'alternativa a un mattone ad alto tenore di allumina per forni industriali.
• Il colore decorativo può cambiare con il riscaldamento, la fuliggine, la pulizia e l'esposizione agli agenti atmosferici.
• La classificazione di un mattone non rappresenta un periodo di resistenza al fuoco né una certificazione per pareti, involucri, focolari o apparecchi.
• Le prestazioni del sistema completo dipendono congiuntamente da mattone, malta, isolamento, giunti, supporto, involucro e qualità dell'installazione.

Domande frequenti

Che cos'è un mattone refrattario?

È un elemento refrattario o isolante resistente al calore, utilizzato in stufe, caminetti, forni, forni ceramici, forni industriali e apparecchiature di processo. Il termine comprende prodotti densi in argilla refrattaria, ad alto tenore di allumina, isolanti, in vermiculite, decorativi, sagomati e chimicamente resistenti.

Quale mattone refrattario devo scegliere?

Partire dalla temperatura richiesta, dalle dimensioni, dalla posizione nel rivestimento, dalle sollecitazioni meccaniche e dalla funzione termica. Verificare quindi atmosfera, esposizione chimica, agenti atmosferici e prodotto per giunti compatibile. Le riparazioni degli apparecchi devono rispettare le specifiche del produttore.

Quale prodotto presenta attualmente il limite di temperatura più elevato?

Il mattone refrattario isolante di classe 30 presenta il limite dichiarato più elevato, pari a 1650 °C. Questo valore si applica esclusivamente a tale prodotto e non significa che sia meccanicamente o chimicamente idoneo a qualsiasi superficie di lavoro a 1650 °C.

In che modo i mattoni densi e gli IFB si comportano diversamente?

I mattoni densi sono più pesanti, più robusti e accumulano più calore. I mattoni refrattari isolanti sono porosi, più leggeri e riducono il trasferimento termico, ma resistono meno agli urti, ai carichi concentrati e all'abrasione.

I mattoni refrattari sono uguali ai comuni mattoni in laterizio?

No. I mattoni refrattari sono formulati e cotti per l'impiego a temperature elevate. I comuni mattoni da costruzione presentano materie prime, porosità e comportamento termico differenti e non devono essere utilizzati in sostituzione sulla superficie calda di un rivestimento refrattario.

I mattoni refrattari possono essere utilizzati in una stufa a legna?

Sì, purché materiale, spessore e geometria corrispondano al progetto dell'apparecchio. I ricambi in argilla refrattaria densa e quelli in vermiculite si comportano diversamente, quindi non devono essere scambiati senza l'approvazione del produttore.

Posso utilizzare i mattoni refrattari in un forno per pizza o pane?

Mattoni densi idonei in argilla refrattaria possono formare piani, pareti e cupole ad accumulo termico, mentre i mattoni rastremati semplificano la realizzazione degli archi. Il forno completo richiede inoltre malta compatibile, isolamento di supporto, dettagli per la dilatazione e protezione dagli agenti atmosferici.

I mattoni refrattari sono adatti a barbecue e bracieri?

Alcuni prodotti densi o decorativi sono indicati per queste applicazioni. Verificare temperatura e idoneità all'uso esterno, quindi predisporre una base stabile e incombustibile, drenaggio e protezione dall'umidità intrappolata.

I mattoni refrattari possono essere utilizzati all'esterno?

Alcuni prodotti sono indicati per uso esterno, ma la muratura deve comunque essere protetta da saturazione prolungata, gelo e infiltrazioni dovute agli agenti atmosferici. Utilizzare la malta per forni da esterno specificata e un involucro correttamente progettato.

Quali mattoni sono più adatti all'accumulo termico?

I mattoni densi in argilla refrattaria e ad alto tenore di allumina offrono una massa termica notevolmente superiore rispetto agli IFB o alla vermiculite. Lo spessore necessario dipende dal ciclo di riscaldamento, dall'energia disponibile e dal profilo di rilascio del calore desiderato.

Quali mattoni riducono la dispersione di calore?

I mattoni refrattari isolanti e i prodotti in vermiculite sono progettati per limitare il trasferimento termico. Scegliere classe e spessore in base alla temperatura calcolata e alle condizioni meccaniche, anziché affidarsi soltanto a una generica indicazione di isolamento.

I mattoni refrattari isolanti possono essere utilizzati sul fondo di un forno industriale?

Non automaticamente. La loro struttura porosa può essere danneggiata da pezzi pesanti, abrasione, utensili e residui fusi. Spesso è più indicato uno strato di lavoro denso sopra un isolamento di supporto adeguato.

Qual è la temperatura nominale dei mattoni refrattari decorativi?

L'attuale gamma colorata è indicata fino a 1200 °C. L'aspetto può variare tra i lotti e cambiare durante l'uso; la resistenza termica deve quindi essere valutata separatamente dalla finitura desiderata.

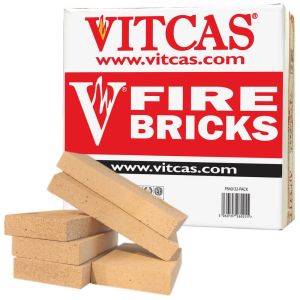

A cosa servono i mattoni refrattari in vermiculite?

Sono ricambi isolanti leggeri per caminetti e stufe a legna compatibili. L'attuale set contiene sei mattoni da 200 × 90 × 25 mm, classificati fino a 1000 °C, che possono essere tagliati o sagomati.

Quando deve essere sostituito un mattone fessurato del rivestimento di una stufa?

La sostituzione è necessaria se il pezzo è allentato, friabile, fortemente spostato o non protegge più il corpo dell'apparecchio. Una piccola crepa stabile può essere accettabile soltanto se il mattone rimane ben saldo e le istruzioni dell'apparecchio consentono di continuare a utilizzarlo.

I mattoni refrattari possono essere tagliati?

Sì. I prodotti densi richiedono generalmente un disco diamantato per muratura, mentre gli IFB e la vermiculite sono più facili da segare. Controllare la polvere, sostenere il mattone e riprodurre con precisione le dimensioni e le aperture richieste.

Quale malta deve essere utilizzata per i mattoni refrattari?

Dipende dal tipo di mattone e dalla posizione. Le opzioni comprendono la malta refrattaria Heatproof Mortar, la malta refrattaria per forni da esterno Outdoor Oven Cement, le malte refrattarie Vitset, Silcas M e Acidcas. Utilizzare il sistema di giunzione specificato per il prodotto e il tipo di esposizione.

I mattoni refrattari richiedono giunti di dilatazione?

Sì, le costruzioni refrattarie si dilatano durante il riscaldamento. Il gioco necessario dipende da materiale, lunghezza del rivestimento, forma, ciclo termico e vincoli e deve essere previsto nel progetto di installazione.

Quanti mattoni refrattari servono?

Calcolare la superficie utilizzando la faccia esposta del mattone scelto e tenere conto della larghezza dei giunti. Aggiungere un margine per tagli, angoli, archi, aperture, rotture e ricambi per la manutenzione.

Perché i mattoni refrattari nuovi presentano talvolta piccole scheggiature?

I prodotti refrattari cotti possono presentare piccole scheggiature sui bordi, variazioni di colore e una tolleranza dimensionale di circa ±3 mm. Scartare i pezzi quando il danno riduce la superficie di appoggio, lo spessore richiesto, la qualità visiva o l'integrità del giunto.

I mattoni refrattari possono entrare in contatto con metallo o vetro fuso?

Soltanto quando il refrattario specifico è previsto per quel materiale fuso e per la relativa zona di esposizione. La sola classificazione termica non dimostra la resistenza alla penetrazione o all'attacco chimico di metallo, scorie, fondenti o vetro.

Come deve essere effettuata la prima accensione di una nuova muratura in mattoni refrattari?

Lasciare indurire la malta ed essiccare la costruzione, quindi aumentare la temperatura secondo il programma di avviamento specificato. Una nuova muratura umida non deve mai essere portata direttamente alla piena temperatura di esercizio.
