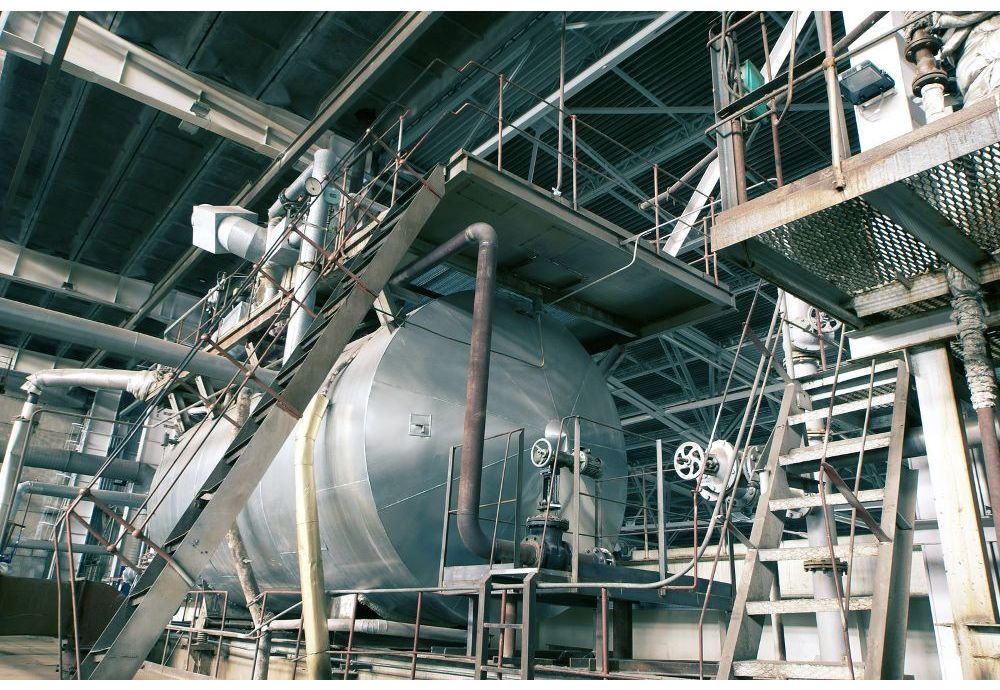

Migliorare l’efficienza della caldaia: consigli esperti per il rifacimento del rivestimento refrattario

Il rivestimento refrattario di una caldaia è un componente essenziale degli impianti industriali a caldaia. Fornisce l’isolamento termico necessario e protegge il mantello della caldaia dalle alte temperature. I materiali refrattari sono progettati appositamente per resistere a temperature e pressioni estreme, contribuendo a un funzionamento efficiente e sicuro della caldaia. Rivestendo le pareti interne della caldaia, i materiali refrattari aiutano a mantenere una temperatura uniforme e a ridurre le dispersioni di calore.

I rivestimenti refrattari sono indispensabili in numerosi settori, tra cui produzione di energia, petrolchimico e industria di processo. Le prestazioni di una caldaia dipendono in larga misura dalla qualità e dallo stato del suo rivestimento refrattario. Per garantire lunga durata ed efficienza della caldaia, è importante eseguire una manutenzione periodica del rivestimento refrattario.

In questo articolo spieghiamo l’importanza del rivestimento refrattario per le prestazioni della caldaia, le cause più comuni del suo deterioramento, i segnali che indicano quando il rivestimento della caldaia deve essere rifatto, i consigli degli esperti per la riparazione del rivestimento, le buone pratiche di manutenzione dei materiali refrattari e altri aspetti correlati.

Importanza del rivestimento refrattario nelle prestazioni della caldaia

Il rivestimento refrattario svolge un ruolo fondamentale nell’efficienza e nelle prestazioni complessive della caldaia. Agisce come barriera tra la camera di combustione della caldaia e l’ambiente esterno, assicurando che il calore generato durante la combustione rimanga all’interno del sistema. Questa ritenzione del calore è necessaria affinché la caldaia possa produrre vapore alla temperatura e alla pressione richieste, migliorando l’efficienza generale dell’impianto.

Oltre alle proprietà isolanti, il rivestimento refrattario protegge anche il mantello e i tubi della caldaia dagli effetti corrosivi dei gas ad alta temperatura e dei sottoprodotti della combustione. Senza un rivestimento refrattario eseguito correttamente, l’integrità strutturale della caldaia può essere compromessa, con il rischio di riparazioni costose o persino di guasti gravi.

Inoltre, un rivestimento refrattario ben mantenuto contribuisce a ridurre al minimo le dispersioni di calore, a diminuire il consumo energetico e ad abbassare i costi di esercizio. In sintesi, il rivestimento refrattario è fondamentale per il funzionamento sicuro, efficiente e affidabile delle caldaie industriali.

Cause comuni del deterioramento del rivestimento refrattario

Il deterioramento del rivestimento refrattario può essere dovuto a diversi fattori, tra cui shock termico, sollecitazioni meccaniche e corrosione chimica. Comprendere le cause più frequenti del degrado del rivestimento refrattario è essenziale per una manutenzione efficace degli impianti a caldaia.

• Sollecitazioni termiche: I rapidi sbalzi di temperatura possono provocare dilatazioni e contrazioni del materiale refrattario, causando crepe e distacchi. Questo tipo di danno compare spesso nelle caldaie soggette a frequenti avviamenti e arresti.
• Sollecitazioni meccaniche: Gli sforzi fisici, come la pressione generata durante il funzionamento della caldaia o gli urti esterni, possono far allentare o fessurare il materiale refrattario. Un’installazione non corretta o l’uso di materiali di bassa qualità possono aggravare ulteriormente le sollecitazioni meccaniche.
• Corrosione chimica: Determinate sostanze chimiche, come zolfo e alcali, possono reagire con i materiali refrattari e causarne la degradazione. Questo tipo di deterioramento è più comune nelle caldaie che bruciano combustibili ad alto contenuto di zolfo o in ambienti con elevata presenza di alcali.

Segnali che indicano che il rivestimento della caldaia deve essere rifatto

Individuare tempestivamente il deterioramento del rivestimento refrattario è fondamentale per evitare che il problema peggiori e per mantenere l’efficienza e la sicurezza di funzionamento della caldaia. Tra i segnali più comuni che indicano la necessità di rifare il rivestimento della caldaia rientrano:

• Crepe visibili o distacchi: Ispezionare il rivestimento refrattario per verificare la presenza di crepe visibili, distacchi o materiale allentato. Questi segnali possono indicare sollecitazioni termiche o meccaniche e devono essere affrontati senza ritardo.
• Aumento delle dispersioni di calore: Se si nota un incremento delle dispersioni di calore o un maggiore consumo energetico della caldaia, il rivestimento refrattario potrebbe essere danneggiato e richiedere una riparazione.
• Riduzione delle prestazioni della caldaia: Un calo delle prestazioni o dell’efficienza della caldaia può indicare che il rivestimento refrattario non trattiene correttamente il calore e che è necessario rifarlo.
• Arresti frequenti della caldaia: Se si verificano arresti frequenti della caldaia o problemi di funzionamento, la causa potrebbe essere il deterioramento del rivestimento refrattario.

Consigli esperti per il rifacimento del rivestimento refrattario

Rifare un rivestimento refrattario danneggiato è fondamentale per mantenere la sicurezza e l’efficienza della caldaia. Di seguito sono riportate alcune raccomandazioni esperte per riparare correttamente il rivestimento:

1. Valutare l’entità del danno: Prima di iniziare le riparazioni, valutare attentamente l’entità del deterioramento per scegliere il metodo di rifacimento più adatto.
2. Scegliere il materiale refrattario corretto: La scelta del materiale refrattario adeguato al tipo di caldaia e alle condizioni di esercizio è essenziale per un intervento efficace. Nella selezione del materiale refrattario, considerare fattori come temperatura, pressione ed esposizione chimica.
3. Seguire le corrette procedure di installazione: Rispettare le istruzioni del produttore e le buone pratiche del settore durante l’installazione del materiale refrattario è importante per garantire la lunga durata del rivestimento rifatto.
4. Rispettare tempi sufficienti di presa e asciugatura: La corretta presa e asciugatura del materiale refrattario sono necessarie per raggiungere le sue proprietà ottimali. Seguire le raccomandazioni del produttore relative ai tempi di presa e asciugatura.

Buone pratiche per la manutenzione dei rivestimenti refrattari

La manutenzione periodica del rivestimento refrattario è decisiva per prolungare la durata del rivestimento della caldaia e garantire prestazioni ottimali. Di seguito sono riportate alcune buone pratiche per la manutenzione dei materiali refrattari:

1. Eseguire ispezioni periodiche: Controllare regolarmente il rivestimento refrattario per individuare segni di deterioramento, come crepe, distacchi o materiale allentato. Il rilevamento precoce può aiutare a evitare riparazioni più estese.
2. Monitorare le prestazioni della caldaia: Tenere sotto controllo i parametri di funzionamento della caldaia, come efficienza, dispersioni di calore e rendimento. Cambiamenti improvvisi di questi valori possono indicare danni al rivestimento refrattario.
3. Intervenire senza ritardo in caso di deterioramento: Se si rilevano segni di danno nel rivestimento refrattario, organizzare subito la riparazione o la sostituzione delle zone interessate. Rimandare gli interventi può provocare danni più gravi e costi di riparazione più elevati.
4. Pianificare una manutenzione periodica: Stabilire un programma regolare di manutenzione del rivestimento della caldaia, che includa ispezioni, pulizia e riparazioni quando necessario.

Come scegliere il materiale refrattario adatto alla caldaia

Scegliere il materiale refrattario corretto per la caldaia è essenziale per garantire durata ed efficienza del rivestimento refrattario. Nella scelta di un materiale refrattario è opportuno considerare i seguenti fattori:

1. Temperatura di esercizio: Il materiale refrattario deve resistere alle temperature massime di funzionamento della caldaia.
2. Resistenza alla compressione: Scegliere un materiale refrattario con resistenza sufficiente a sopportare la pressione esercitata sulla caldaia durante il funzionamento.
3. Resistenza chimica: Considerare la possibile esposizione ad agenti chimici, come zolfo o alcali, e selezionare un materiale refrattario con adeguata resistenza a queste sostanze.
4. Conducibilità termica: Il materiale refrattario deve avere una bassa conducibilità termica per ridurre al minimo le dispersioni di calore e migliorare il rendimento della caldaia.

Come si esegue la riparazione del rivestimento refrattario

Il processo di riparazione del rivestimento refrattario comprende diverse fasi, tra cui valutazione del danno, selezione del materiale, installazione e maturazione. Ecco una breve sintesi della procedura di riparazione:

1. Valutazione del danno: Ispezionare il rivestimento refrattario, determinare l’entità del deterioramento e identificarne la causa.
2. Selezione del materiale: Scegliere il materiale refrattario adeguato in base al tipo di caldaia, alle condizioni di esercizio e ai requisiti specifici della riparazione.
3. Installazione: Rimuovere i materiali refrattari danneggiati e seguire le istruzioni del produttore durante l’installazione del nuovo materiale refrattario.
4. Presa e asciugatura: Prima di rimettere in servizio la caldaia, lasciare che il materiale refrattario faccia presa e si asciughi secondo le raccomandazioni del produttore.

Istruzioni per riparare e rivestire nuovamente caldaie grandi, semi-industriali e industriali

Quando si riparano o si rivestono nuovamente caldaie grandi, semi-industriali e industriali, seguire le istruzioni riportate di seguito. Questa guida si concentra su tre parti specifiche: blocchi bruciatore, porte e riparazioni comuni.

Blocchi bruciatore:

Il blocco bruciatore è la zona attorno al bruciatore, che funziona a gas o a gasolio. A causa delle alte temperature in questa zona, anche in un ambiente con temperatura relativamente più bassa, intorno a 1.000 °C, è necessario seguire determinate procedure. Per realizzare nuovi blocchi bruciatore consigliamo di utilizzare calcestruzzo refrattario 1600 °C. È necessario uno stampo in legno, metallo o fibra di vetro.

• Pulire lo stampo e applicare olio vegetale sulle superfici interne per facilitare la successiva estrazione del blocco.
• In un secchio, mescolare la quantità d’acqua indicata con la miscela di calcestruzzo refrattario e utilizzare un miscelatore montato su trapano per omogeneizzarla.
• Trasferire il materiale nello stampo con una cazzuola e assicurare la massima compattazione. Se è disponibile un sistema di vibrazione, utilizzarlo per agevolare questo processo.
• Una volta riempito lo stampo, coprirlo con un foglio di plastica e lasciarlo maturare per tutta la notte.
• Il giorno successivo, rimuovere il foglio e lasciare il blocco nello stampo per uno o due giorni ancora prima di sformarlo.
• Conservare il blocco a temperatura ambiente (circa 20 °C) per almeno 3 giorni.
• Una volta completata questa procedura, installare il blocco e metterlo in servizio. Durante le prime ore di funzionamento, mantenere una fiamma bassa sul bruciatore per favorire l’evaporazione dell’umidità.

Porte della caldaia:

Il rivestimento delle porte della caldaia, normalmente circolari, può essere rinnovato seguendo questi passaggi:

• Determinare la quantità di materiale necessaria. Consigliamo di utilizzare calcestruzzo refrattario 1600 °C. Per calcolare il volume necessario in metri cubi per porte circolari, utilizzare il seguente calcolatore: calcolatore del volume .
• Nota: nella pratica, la quantità di materiale necessaria può variare a causa di fattori quali, ad esempio, i bordi smussati del materiale.
• Per una protezione aggiuntiva in ambienti molto gravosi e fortemente abrasivi, si possono aggiungere fibre di acciaio inox di circa 25 mm di lunghezza, che aiutano a compensare la dilatazione termica. La quantità consigliata è pari al 2 % in peso. Per il volume calcolato, ciò corrisponde a circa 1,5 chilogrammi.
• Separare la porta dalla caldaia e posizionarla in orizzontale su una superficie di lavoro adeguata. Questo migliora l’accesso durante il rivestimento.
• Per garantire l’adesione del materiale refrattario alla superficie metallica verticale della porta, saldare alla porta ancoraggi a forma di 'T' (se non sono già installati) e applicare su di essi un rivestimento bituminoso. Il materiale refrattario maturerà attorno a questi ancoraggi e manterrà efficacemente il materiale in posizione. Quando il bitume brucia si crea un piccolo gioco, che consente la dilatazione dell’ancoraggio metallico senza fessurare il materiale circostante.

Conclusione: migliorare l’efficienza della caldaia rifacendo il rivestimento refrattario

In conclusione, la corretta manutenzione e il rifacimento del rivestimento refrattario sono essenziali per la sicurezza, l’efficienza e la lunga durata della caldaia. Comprendendo l’importanza del rivestimento refrattario, sapendo riconoscere i segni di deterioramento e seguendo raccomandazioni esperte per riparazione e manutenzione, è possibile migliorare in modo significativo le prestazioni della caldaia e ridurre il consumo energetico.
